Système de boîtier concentrique avec blocs

Systèmes ODEX pour marteaux DTH spécialement conçus pour forer et caser simultanément à travers les morts-terrains. Ces outils de forage de mort-terrain durables traversent facilement de gros rochers pour tirer des poids légers dans lesquels des tubages peu coûteux sont incorporés derrière eux. Ces outils de forage de mort-terrain sont faciles à retirer du trou/profondeur et sont fournis à nos clients dans les spécifications techniques suivantes :
Taille : ODEX90, ODEX115, ODEX127, ODEX140, ODEX152, ODEX165, ODEX190

Télécharger le catalogue Enquête maintenant!

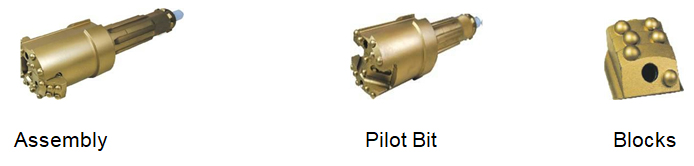

Avec des blocs

Procédure d'opération

1. Au début du forage, les blocs glissent vers le bas à travers les rainures du foret pilote et la rame enfonce les sabots et les tubes du tubage dans le trou de forage.

2. Après avoir terminé le processus de forage dans les formations rocheuses de mort-terrain, soulevez les outils de forage, puis les blocs seront fermés à travers les rainures, les outils de forage peuvent être retirés du trou de forage.

3. La prochaine construction peut être suivie.

	A	E	C	D	Marteau DTH
Système No.	Diamètre extérieur.	Gamme d'épaisseur	Foret pilote avec diamètre extérieur de bloc	Diamètre extérieur du foret pilote	Type de marteau	Tiges de forage
KB140	168 mm (6.6”)	13-19 mm (0.51”)-(0.75”)	184 mm (7.25”)	140 mm (5.5”)	DHD 350 QL 50 / SD-5	76, 89 mm (3”), (3.5”)
KB150	178 mm (7”)	13-19 mm (0.51”)-(0.75”)	194 mm (7.64”)	150 mm (5.90”)	DHD 350/360 QL50/60,SD5/6	76, 89 mm (3”), (3.5”)
KB165	193 mm (7.6”)	13-20 mm (0.51”)-(0.78”)	206 mm (8.11”)	164 mm (6.45”)	DHD 360 QL 60, SD-6	89, 114 mm (3.5”),(4.5”)
KB180	219 mm (8.62”)	13-20 mm (0.51”)-(0.78”)	234 mm (9.2”)	182 mm (7.16”)	DHD 360 QL 60, SD-6	89, 114 mm (3.5”),(4.5”)
KB210	244 mm (9.6”)	13-20 mm (0.51”)-(0.78”)	260 mm (10.25”)	210 mm (8.25”)	DHD360/380 QL-60/80, SD-6/8	114 mm (4.5”)
KB240	273 mm (10.75”)	16-20 mm (0.63”)-(0.78”)	305 mm (12”)	240 mm (9.45”)	DHD 380 QL 80 / SD-8	114,127mm (4.5”), (5”)
KB280	323 mm (12.7”)	13-22 mm (0.51”)(0.86”)	348 mm (13.7”)	284 mm (11.2”)	DHD 380 QL-80 – SD-8/10	127 mm (5”)
KB365	406 mm (16”)	18-24 mm (0.70”)-(0.94”)	440 mm (17.32”)	364 mm (14.33”)	DHD 112 QL 120, SD-10/ 12	127,140mm (5”), (5.5”)
KB410	457 mm (18”)	18-24 mm (0.70”)-(0.94”)	488 mm (19.2”)	413 mm (16.25”)	DHD 112 QL-120/200, SD-15	127,140mm (5”),(5.5”)
KB460	508 mm (20”)	18-24 mm (0.70”)-(0.94”)	538 mm (21.2”)	464 mm (18.26”)	DHD 112S QL 120/200, SD-15/18	140 mm (5.5”)
KB510	558 mm (22”)	18-24 mm (0.70”)-(0.94”)	590 mm (23.2”)	514 mm (20.2”)	DHD 112S QL 120/200, SD-15/18, N180	140 mm (5.5”)
KB560	610 mm (24”)	18 - 24 mm (0.70”)-(0.94”)	642 mm (25.25”)	566 mm (22.3”)	QL 200, SD-18, NUMA 180	140, 168mm (5.5”),(6.6”)
KB615	660 mm (26”)	18 - 24 mm (0.70”)-(0.94”)	694 mm (27.3”)	615 mm (24.2”)	QL 200, SD-18 NUMA 180/240	168mm (6.6”)
KB665	711 mm (28”)	18 - 24 mm (0.70”)-(0.94”)	745 mm (29.3”)	665 mm (26.2”)	QL 200, SD-18 NUMA180/240	168 mm (6.6”)
KB715	762 mm (30”)	18 - 24 mm (0.70”)-(0.94”)	798 mm (31.4”)	716 mm (28.2”)	QL 200, SD-18 NUMA 180/240	168mm (6.6”)
KB815	863 mm (34”)	18 - 24 mm (0.70”)-(0.94”)	900 mm (35.4”)	815 mm (32”)	QL 200, SD-18 NUMA 240	168 mm (6.6”)
