Sistema de carcasa concéntrica con alas

Sistemas ODEX para martillos DTH que están especialmente diseñados para perforar y encajonar simultáneamente a través de sobrecarga. Estas herramientas de perforación de sobrecarga duraderas pasan fácilmente a través de grandes cantos rodados para extraer peso ligero en el que se incorporan carcasas económicas detrás de ellas. Estas herramientas de perforación de sobrecarga son fáciles de quitar del pozo/profundidad y se proporcionan a nuestros clientes en las siguientes especificaciones técnicas:
Tamaño: ODEX90, ODEX115, ODEX127, ODEX140, ODEX152, ODEX165, ODEX190

Descargar el catálogo Consulta ahora!

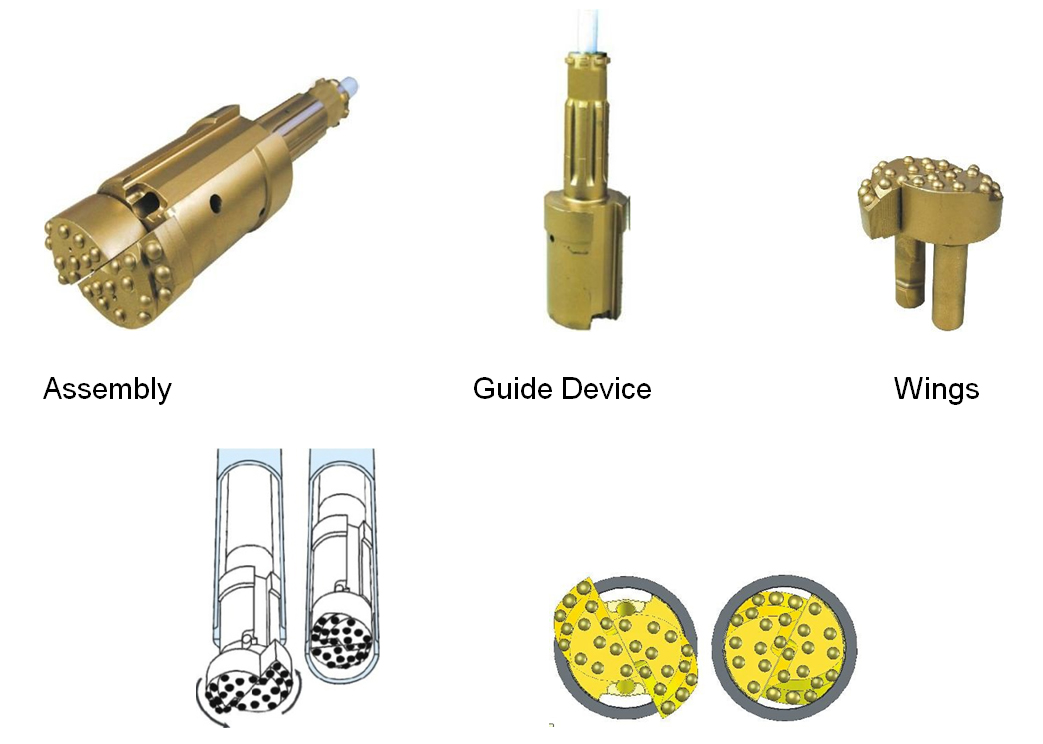

Con alas

Procedimiento de operación

1. Las alas se balancean poco después del inicio de la perforación y la resma conduce las zapatas y los tubos de la carcasa en el taladro.
2. Después de completar el proceso de perforación en la formación de roca de sobrecarga, tan pronto como se inicie el proceso de perforación inversa, las alas se cerrarán, por lo que las herramientas de perforación se pueden retirar del taladro.
3. Siga el siguiente proceso de perforación.


	A	E	C	D	E
Sistema No.	Diámetro exterior.	Espesor Distancia	Con alas Diámetro exterior.	Dispositivo de guíaDiámetro exterior.	Martillos de fondo	Tubos de perforación
KCC125	114 mm (4.5”)	11-13mm (0.43”)-(0.51”)	125 mm (4.92”)	93 mm (3.66”)	DHD 350 COP 32/34	60 mm (2.36”)
KCC152	140 mm (5.5”)	13-16mm (0.51”)-(0.63”)	152 mm (6”)	113 mm (4.45”)	DHD 340 QL 40, SD-4	76 mm (3”)
KCC150	146 mm (5.75”)	14-19 mm (0.55”)-(0.75”)	154 mm (6.06”)	115 mm (4.52”)	DHD 340 QL 40, SD-4	76 mm (3”)
KCC185	168 mm (6.6”)	13-19 mm (.51”)-(0.75”)	184 mm (7.25”)	138 mm (5.43”)	DHD 350 QL 50, SD-5	76, 89 mm (3”), (3.5”)
KCC190	178 mm (7”)	13-19 mm (0.51”)-(0.75”)	194 mm (7.6”)	148 mm (5.8”)	DHD350/360 QL50/60,SD5/6	76, 89 mm (3”), (3.5”)
KCC205	193 mm (7.6”)	13-20 mm (0.51”)-(0.78”)	206 mm (8.11”)	164 mm (6.45”)	DHD360 QL 60 /SD-6	114 mm (4.5”)
KCC230	219 mm (8.62”)	13-20 mm (0.51”)-(0.78”)	234 mm (9.2”)	185 mm (7.28”)	DHD360 QL 60, SD-6	114 mm (4.5”)
KCC275	244 mm (9.6”)	13-20 mm (0.51”)-(0.78”)	273 mm (10.75”)	219 mm (8.62”)	DHD380 QL-80, SD-8	114 mm (4.5”)
